T-Scanner: calidad de granos en tiempo real

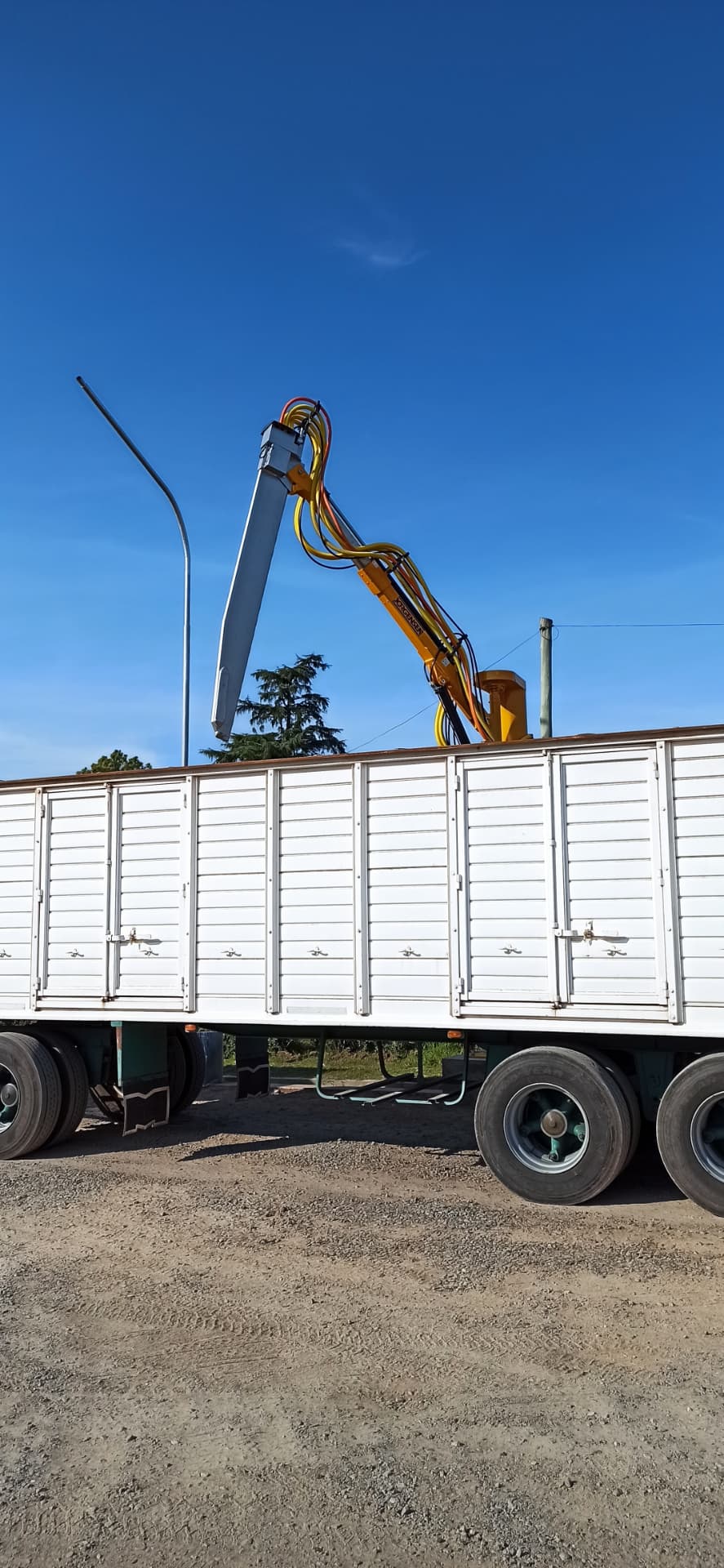

Sonda caladora NIR para el monitoreo automático de calidad de granos en camiones y vagones.
El T-Scanner transforma el proceso de calada en una fuente de información de alto valor. Mientras la sonda del calador ingresa y sale de la carga, el sistema realiza un escaneo espectral continuo de la columna de granos, permitiendo obtener datos de calidad por sección, por calada y por camión completo.
Tecnología patentada
Qué es T-Scanner
Tecnología NIR automática integrada a la sonda
T-Scanner es un sistema NIR automático patentado y exclusivo de Jorgensen, integrado a la sonda del calador. Permite monitorear en tiempo real la calidad de granos en camiones y vagones, sin contacto directo con el grano, sin uso de reactivos químicos y sin interferir con el proceso normal de calada. Ninguna otra empresa en el mundo ofrece esta tecnología.
Cómo funciona
El proceso paso a paso
Video del escaneo NIR continuo de la sonda T-Scanner sobre la columna de granos.
- 01
Ingreso del camión
El camión ingresa a la calle de calado. El operador inicia el proceso e ingresa la carta de porte, opcionalmente mediante lectora de código de barras o carga manual.
- 02
Descenso de la sonda
La sonda T-Scanner se introduce en la carga de granos.
- 03
Detección automática de muestra
Un sensor de proximidad detecta la presencia de muestra cubriendo la ventana de medición e inicia automáticamente la adquisición espectral.
- 04
Escaneo continuo
El escaneo se mantiene activo durante todo el trayecto descendente y ascendente de la sonda, cubriendo la columna completa de granos.
- 05
Información por calada
Al finalizar una calada, el sistema informa los promedios por parámetro medido, por sección superior, media e inferior, y por total de calada.
- 06
Repetición por todas las caladas
El sistema registra todas las mediciones por sección y por calada hasta que el operador finaliza el camión.
- 07
Cierre de camión
Al finalizar el camión, se muestran los promedios generales por parámetro, por sección y por total de camión.
Características innovadoras
Lo que hace único al T-Scanner
- Adquisición espectral NIR con sensor óptico integrado en la sonda
- Sistema no invasivo, no destructivo e inocuo
- No usa reactivos ni genera residuos químicos
- Escaneo continuo por calada
- Suma de caladas sin límite de cantidad
- Alta representatividad de muestreo
- Sonda fabricada en acero de alta calidad y resistencia al impacto
- Funcionamiento automático en paralelo con el proceso de calada
- No interfiere con el proceso estándar del calador
- Operación simple desde pantalla táctil
- Visualización de datos parciales por calada en tiempo real
- Determinaciones promedio finales por parámetro, sección y camión
- Mapa completo de calidad
- Envío automático de datos al sistema operativo del cliente
- Trazabilidad vinculada al origen del camión
Parámetros
Qué puede ayudar a controlar
Humedad
Proteína
Materia grasa
Otros parámetros
Los parámetros disponibles pueden variar según el grano, calibración y configuración del sistema.
Visualización en tiempo real
Resultados por nivel, por calada y por camión
La pantalla táctil del operador muestra los promedios de cada parámetro a medida que avanza la calada, con detalle por sección superior, media e inferior, estado de la muestra y un historial de mediciones.
Beneficios
Para plantas, acopios y terminales
Velocidad en campaña
Permite procesar información de calidad durante la operación normal de recepción.
Mayor representatividad
El sistema escanea la columna completa y todas las caladas, ofreciendo una visión más amplia que una muestra puntual.
Detección de focos
Ayuda a detectar heterogeneidad, focos de humedad o calidad no acordada.
Trazabilidad
Vincula la medición de calidad con la carta de porte y el origen de la carga.
Clasificación en tiempo real
Ayuda a decidir hacia qué silo enviar cada carga según bandas de calidad.
Datos históricos
Genera registros y estadísticas útiles para análisis, planificación y toma de decisiones.
Seguridad operativa
Reduce la manipulación manual y permite trabajar con información desde consola.
Optimización comercial
Permite proyectar compras, ventas, almacenaje y producción con mayor información.
Tecnología integrada
Espectrometría NIR modularizada

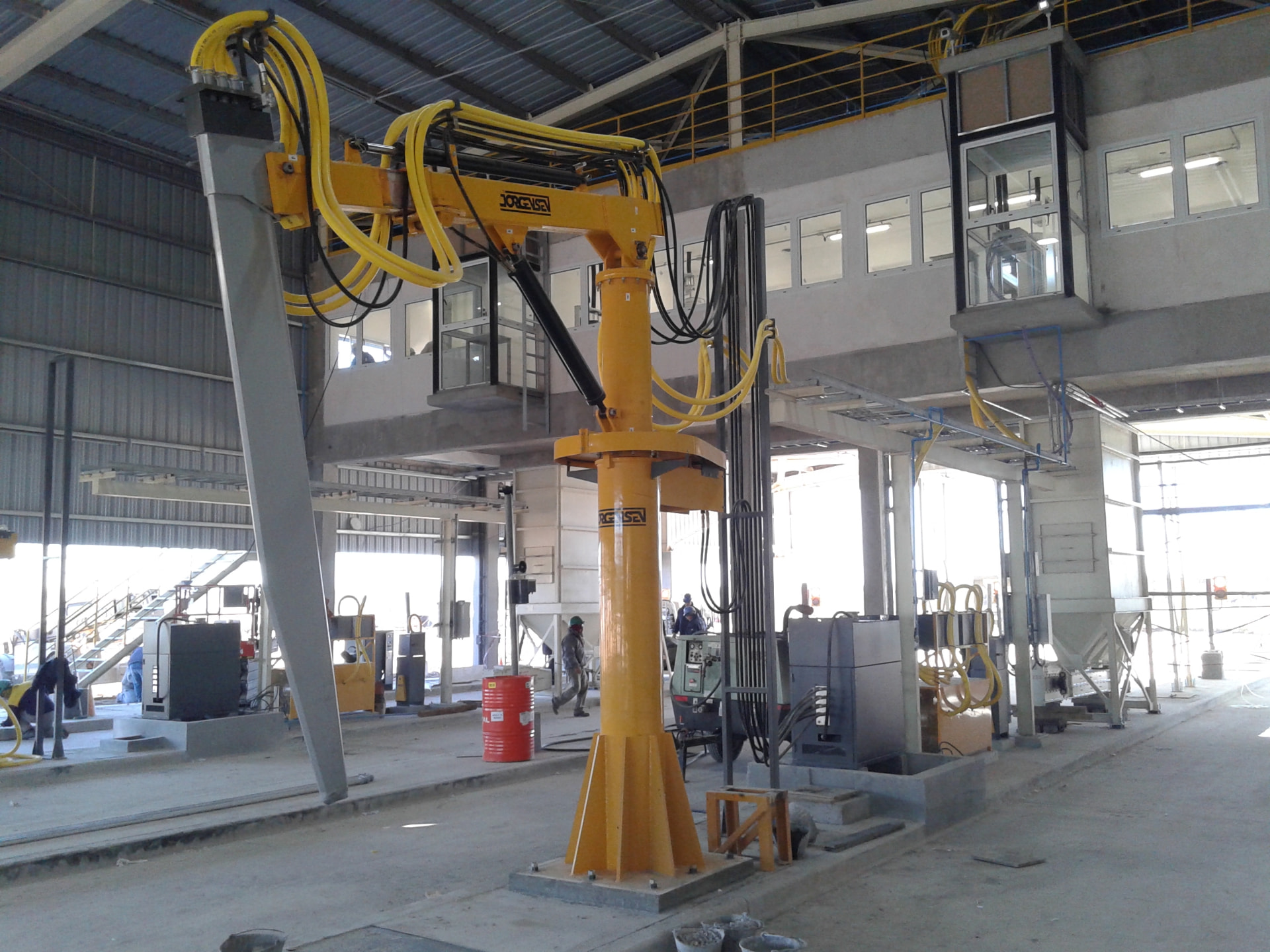

La tecnología espectrométrica NIR está modularizada e integrada al sistema de calador automático Jorgensen. El sensor óptico se ensambla en el extremo inferior de la sonda, la comunicación entre sensor y consola se realiza mediante protocolo CAN y la señal de energía NIR viaja por fibra óptica especial. La consola central de comando se instala junto al operador e incorpora una pantalla táctil para iniciar, registrar y cerrar camiones o vagones.
- Sensor T-Scanner en sonda
- Fibra óptica de transmisión NIR
- Comunicación CAN
- Caja electrónica y acople de sonda
- Consola de comando central
- PC industrial con pantalla táctil
- Software operativo
- Registro y comunicación de datos
Información como activo estratégico
No solo mide: transforma la recepción en datos
El T-Scanner no solo mide: transforma la recepción de granos en una fuente de datos. La información obtenida permite construir mapas regionales de calidad, mejorar la trazabilidad, planificar almacenaje, proyectar compras y ventas, optimizar producción y aumentar la seguridad en la clasificación de materias primas.
Innovación patentada
La única tecnología de su tipo en el mundo
T-Scanner es una innovación patentada y exclusiva de Jorgensen — ninguna otra empresa en el mundo posee esta tecnología. Es un desarrollo argentino resultado de la asociación entre TecnoCientífica S.A. y Ingeniero Jorgensen SRL. Cuenta con patente USA otorgada e internacional en curso.
